Xbox360用レーシングコントローラー ワイヤレススピードホイールを調べてみる
Xbox360用レーシングコントローラー ワイヤレススピードホイール買ってきた。
XboxワイヤレススピードホイールはSIXAXISなのか? というのを調べてみたくて、分解してみた。(2011-11-05)
Xboxワイヤレススピードホイールと、Wiiハンドルの比較
Wiiハンドルのパクリのようだと言われているらしいが、どちらかとういうとMSのSideWinder FreestyleProがコンセプト的な元になっているっぽい。
分解してみたところ

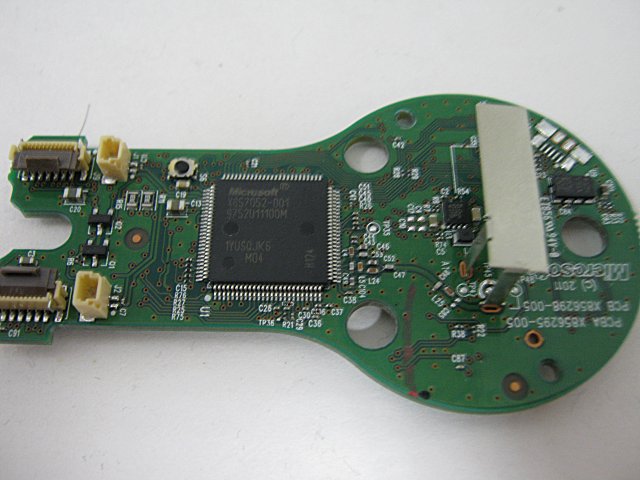

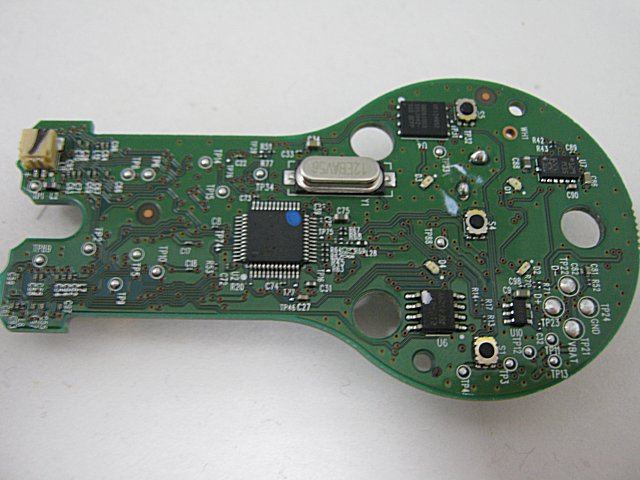

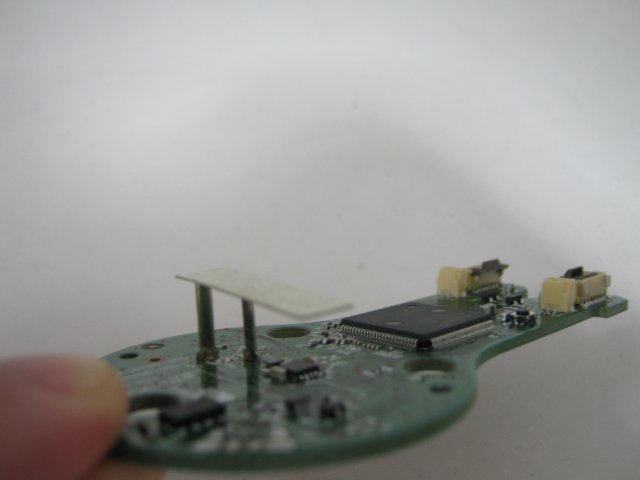

基板の写真

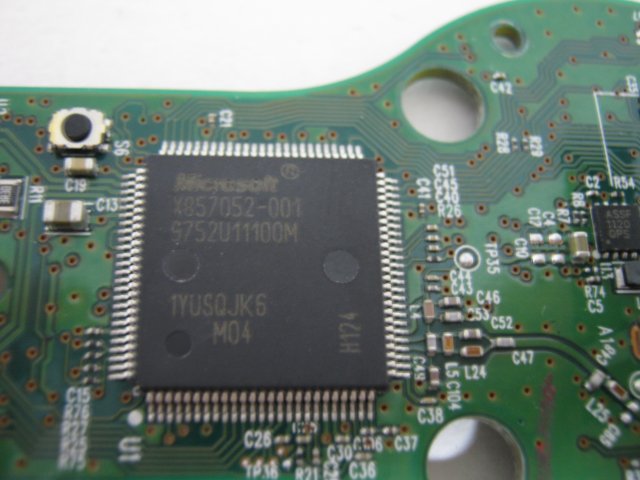

マイクロソフトのロゴの付いた大きなICがコントローラーの無線機能付きのメインICで、金属板は無線アンテナと思われる。
センサーは基板の表側に1つ、裏側に1つ。

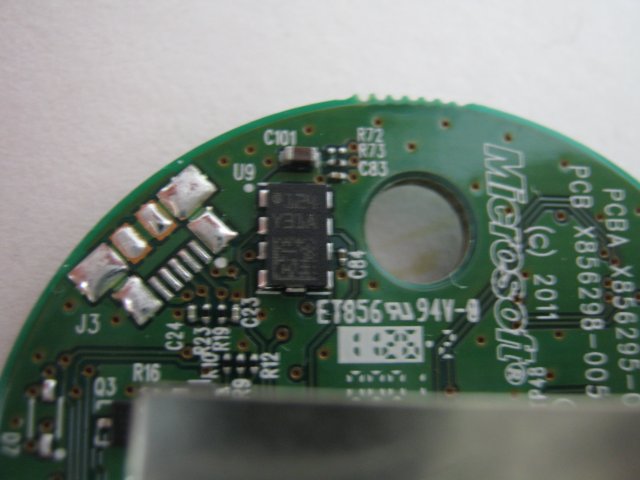

Y31Aというマーキングのされたセンサーは、STMicroElectronics製のジャイロセンサーLY3100ALHで、

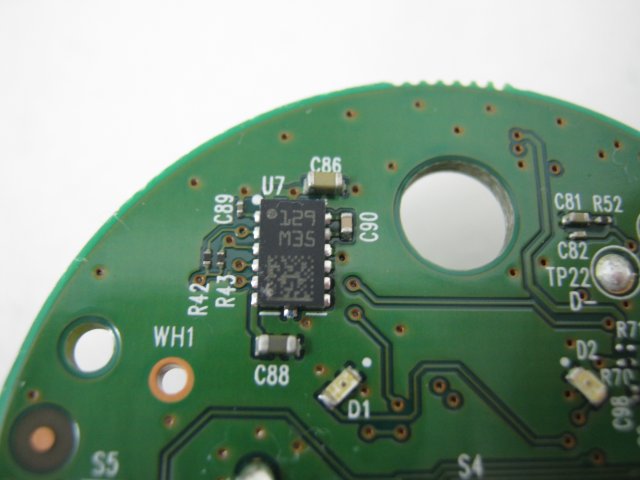

M35というマーキングのされたセンサーは、同じくSTMicroElectronics製の加速度センサーLIS35シリーズ(?)と予想される。
ジャイロ1軸 + 加速度3軸 の合計4軸センサーとなっている。
PLAYSTATION3用SIXAXISと同じで、4軸のセンサーで6軸検出をソフトで行っているのかもしれない。

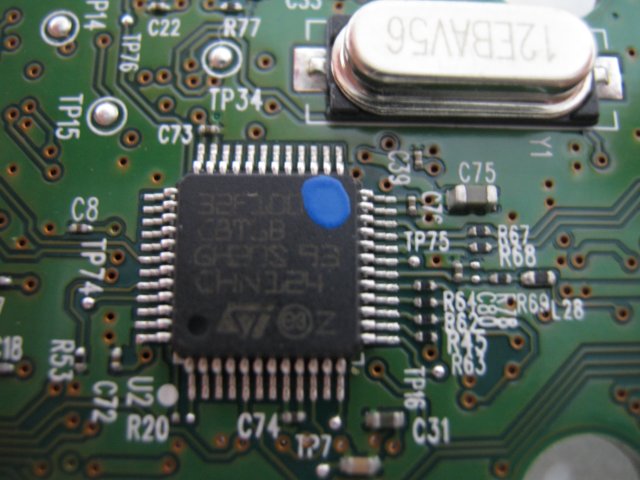

サブCPUとして、STMicroElectronics製のARMを使っている。
このサブCPUで6軸検出ソフトを動かしているのだろうか?

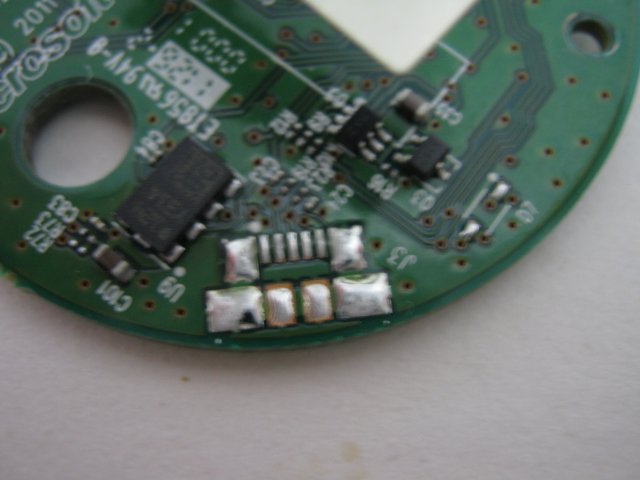

あと、基板パターン上にminiUSBコネクタを実装するパターンがある。

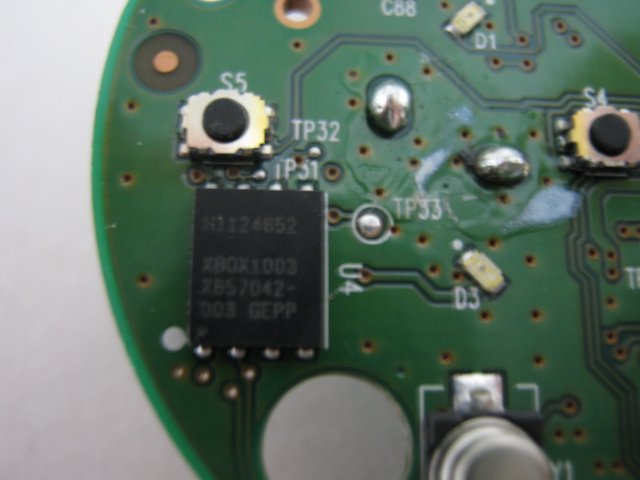

それにUSBのコントローラーが純正品かどうかをチェックするためのセキュリティチップっぽいICも載っている。
USBで接続したら動くのかもしれない。
