小ネタ 2010-014

PLAYSTATION3用PS-Moveを調べてみる

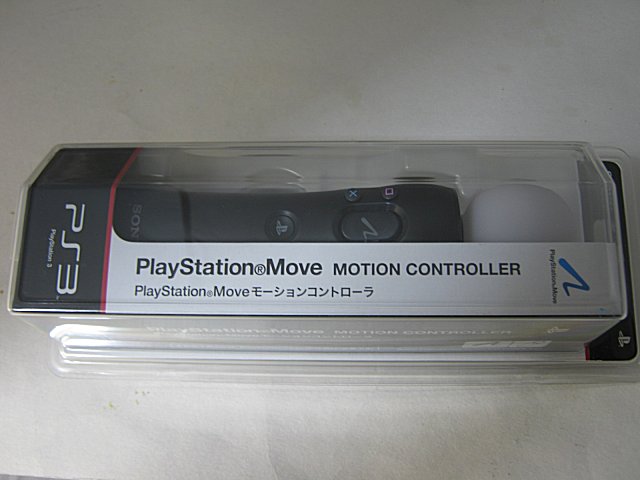

 PlayStation Move モーションコントローラー を買ってきた

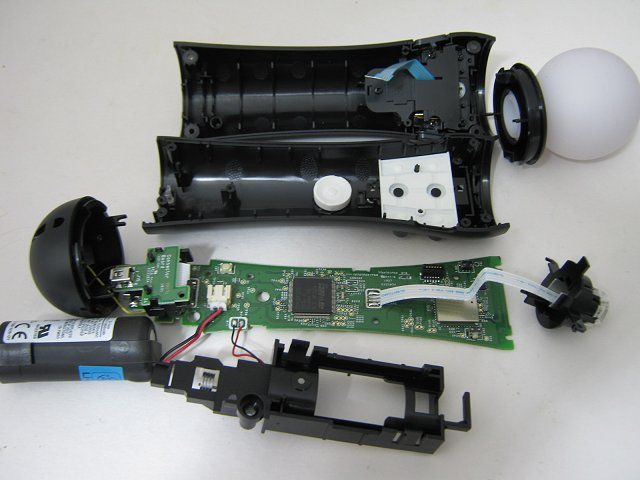

 分解してみたところ

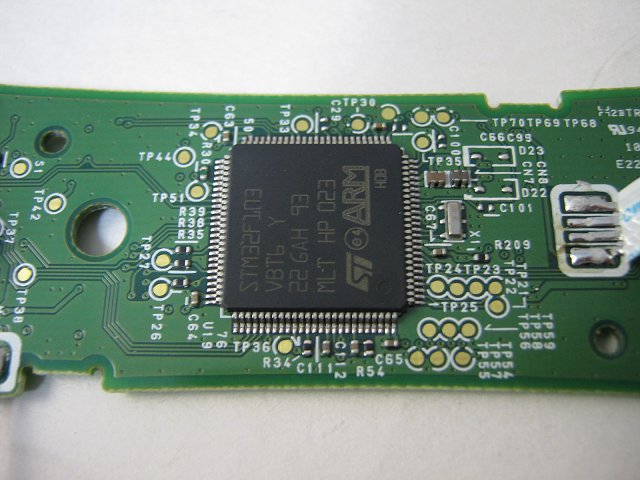

 CPUは、STMicroElectronics製のARM

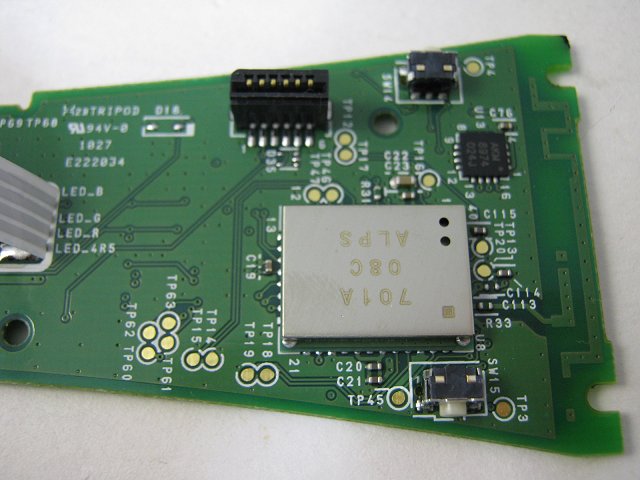

 Bluetoothモジュールは、ALPS製

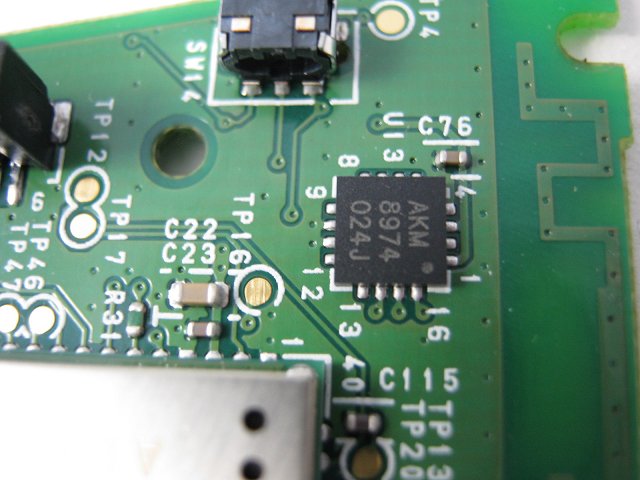

 3軸磁気センサーは、AKM AK8974

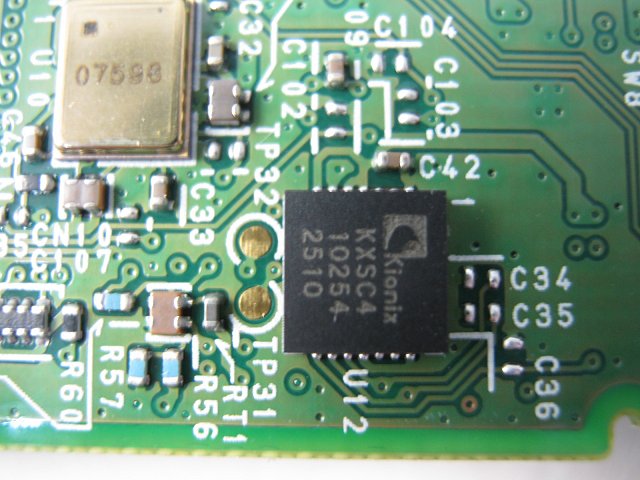

 加速度センサは、Kionix KXSC4


 ジャイロセンサーは、1軸と2軸と2つの部品を使っている。

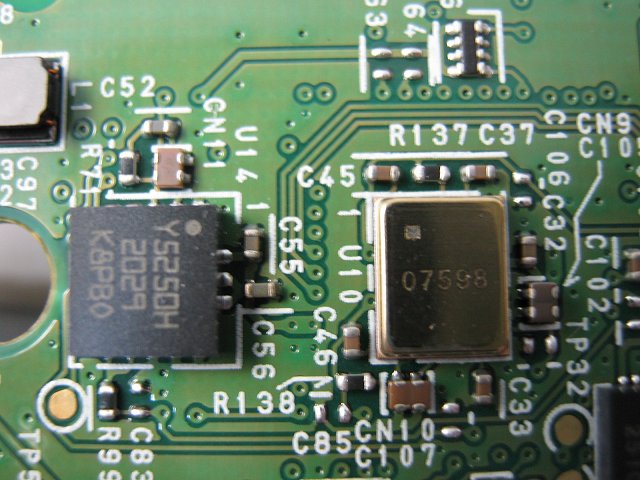

 写真左側の1軸ジャイロ(Yaw)は、STMicroElectronics LY5250  一致する品番がなく、姉妹品見つかった
 写真右側の2軸ジャイロ(Roll,Pitch)は、不明
 この銀色のパッケージからの推測なのだが、ソニー内製品ではないだろうか?


 カラーLED アルミの金属板が放熱用に取り付けてある

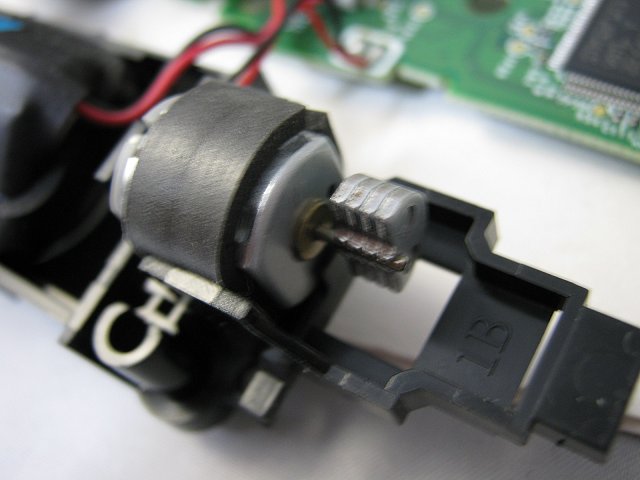

 振動モーター



(後日加筆 2010-11-08)
 マイコン部分について調べてみた。 [ link ]


(後日加筆 2010-11-16)
 日経エレクトロニクス2010年11月15日号に、「PS3用新型コントローラを分解,センサ部や発光部に工夫」という記事が載っているそうだ。
 記事を読んでみた。
 分解写真のジャイロセンサーの部品の推定の説明で、銀色のジャイロセンサー部品についてソニー製と書いてあった。でも1軸ジャイロセンサーと2軸ジャイロセンサーとが間違っているようだ。
