小ネタ 2005-009

USBラジオ「RadioSHARK」を調べる

PCでラジオ番組を予約録音するのに良さそうに思えたので、USBラジオ「RadioSHARK」を入手してみた。

1. RadioSHARKの特徴

USB接続のAM/FMラジオ
デザインがApple社のiPod風
標準添付のアプリケーションはWin版とMac版があるが、Mac版はiTuneとの連携などすごく良くできている。
USBオーディオ入力デバイス + HID-USBデバイスとして認識される。ドライバも大抵は不要。
北米向け商品なので、ラジオのFMの選曲周波数範囲が日本と異なる。そのため日本でそのまま使うのは難がある。

　特にFMの周波数については、簡単な改造でなんとかならないか調べてみることにした。

2. RadioSHARKの中

　とりあえず、フタを開けてみた。

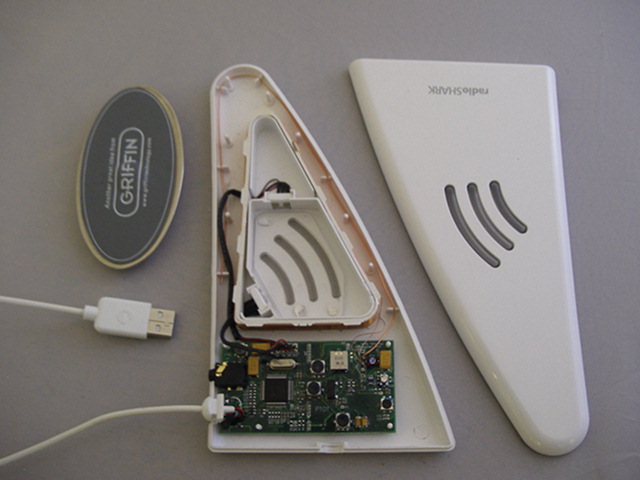

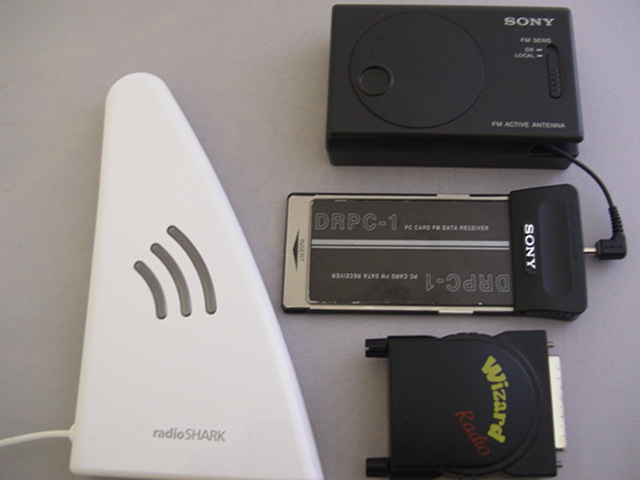

フタを開けたところの写真(左)、他のPC用ラジオとの大きさ比較(右)

　フカのヒレ型の筐体の中は、ほとんどがアンテナである。あとは回路基板が入っている。

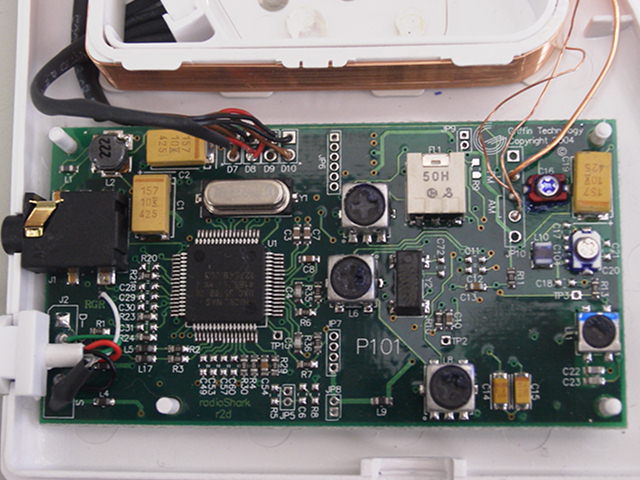

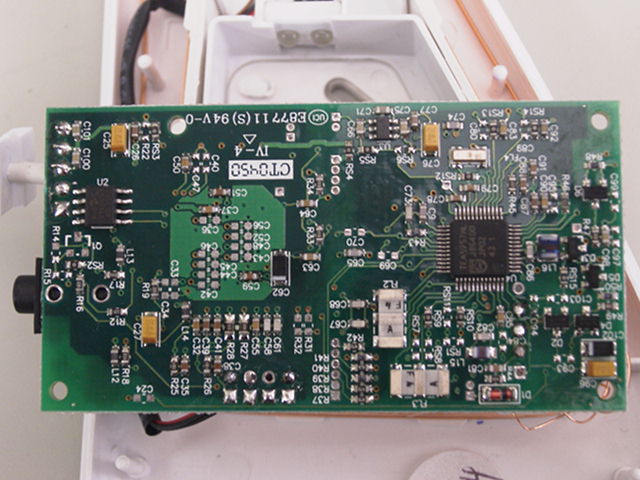

基板の表側とウラ側の写真

　基板の表と裏に1つずつIC部品が載っている。

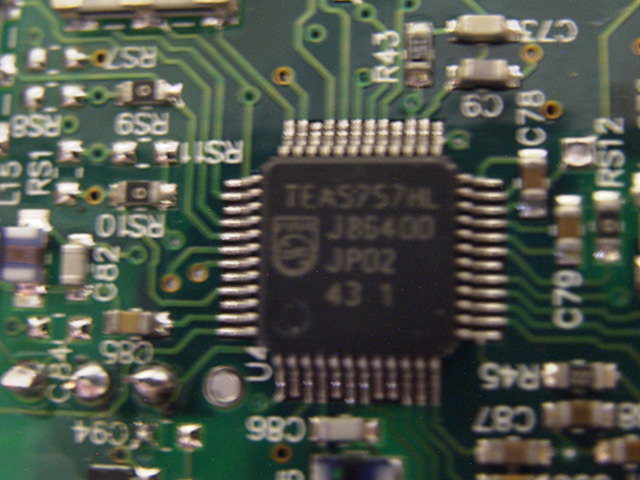

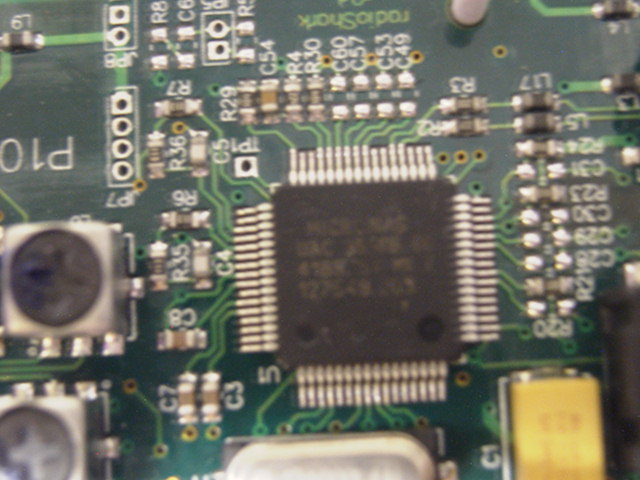

それぞれのICの写真

　ICは、MICRONAS社UAC3556Bと、PHILIPS社TEA5757である。

　UAC3556Bが、USBデバイスのICである。 TexasInstruments社とかのUSBオーディオチップと似たようなチップのようだ。HID(ヒューマンインターフェースデバイス)で汎用I/O制御機能が付加されているというのが目新しい。

USBを使ったI/Oの参考書

　HIDを使ったI/O制御については「USB Complete」という本に詳しく解説されている。
　(もるひんのUSB-IOなんかも、これと同じである)

　SetSHARKというRadioSHARK制御ソフトをWindows用に自作された人がいる。ソースコードも公開されていたので、拝見した。基本的にはUSB Completeで紹介されている方法のようだ。
　昔、自作ハード作りでサイプレスのチップCY7C63000AでHIDを使ってUSB-IOと同じようなことをしたときのVisualBasicのコードを改造してみたところ、RadioSHARKの制御をすることができた。

　ラジオのチューニング方法とパラメータについては、TEA5757のデータシートを参考にする。

　パラメータとして設定できる値の範囲は広いのだが、実際にラジオ回路がその周波数にチューニングできるかどうかはハードウェアの仕様で制限される。
　TEA5757というのは欧米向けのICであり、FMの周波数が日本と異なる。日本向けはTEA5759という別のICである。

　TEA5757を、TEA5759に取り替えてやれば「日本向けRadioSHARK」ができるのではないかと思った。というわけで、TEA5759を現在(2005年5月)探し中である。

(後日加筆 2005.6.12)

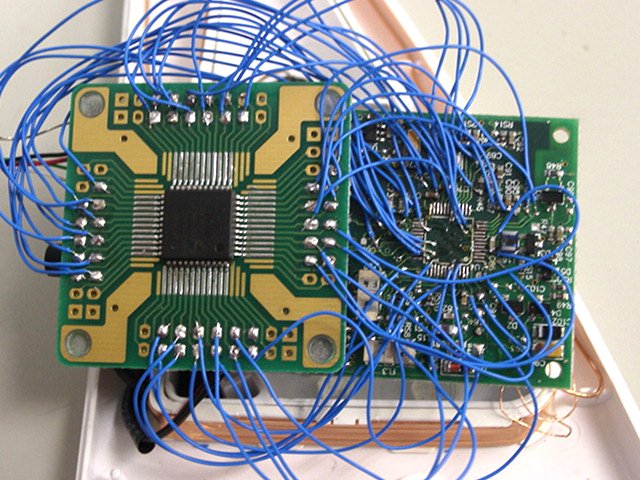

TEA5759を内蔵したラジオマウスUMN-FMを2台入手した。1台を分解して中からラジオ用ICのTEA5759を取り外して、RadioSHARKのラジオICを取り替えてみた。RadioSHARKはTEA5757HLで、取り替えるICはTEA5759Hであるので、ICのピン数とピッチが異なるので簡単に取り替えができない。QFP-DIP変換基板とジャンパー配線を44本接続した。

動作チェックをしてみたが、うまく動作しなかった。原因調査中である。配線の長さがヤバいように思えるが、まったくラジオが動作しないのは?

(ちなみにHLの型番のものはAMラジオへのノイズ軽減のためにFM用回路ブロックへの通電をon/offする機能が追加されている。)

改造について追加情報あり。トリマコンデンサ1個を追加するだけで国内FMラジオ放送対応に改造成功したという情報を貰ったので、試してみる予定。(2007.5.6)
