小ネタ 2012-002

Androidのアクセサリ開発キットADKを試してみる - PICマイコン版

　去年(2011年)に「Android Open Accessory」が公開された。最初のキットのADKはArduinoマイコンキット互換のものだった。
　自分もArduinoのADKを試してみたが、結構キットや部品の値段が高いのが難点だった。
　最近、ADKの勉強会でPICマイコンを使った安価なADKの作り方を習ったので、PICマイコン版を使ってみる。(2012-03-05)

PICマイコン版ADK

　最近、ADKの勉強会でPICマイコンを使った安価なADKの作り方を習った。(2012-02-18)
　PICマイコン版ADKは、poormans' ADKとか呼ばれているようだ。
　Link - 第４回名古屋Android勉強会資料 http://www.slideshare.net/magoroku15/poormans-adk-11350123

　

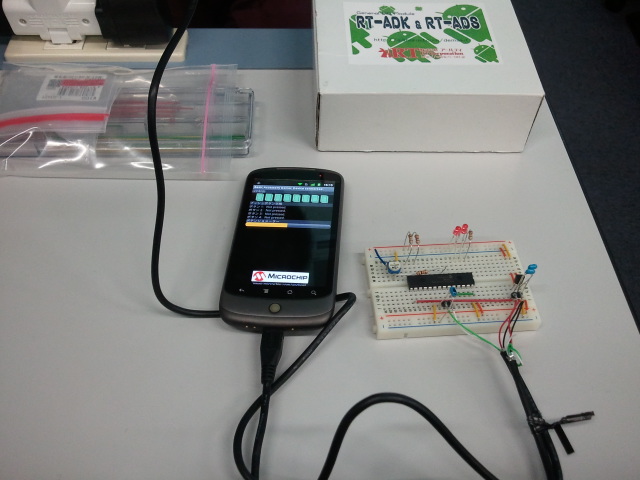

　勉強会でブレッドボードを使って組み立てたPICマイコンADK

PICマイコン版ADKをユニバーサル基板に半田付けで組み立てる

　

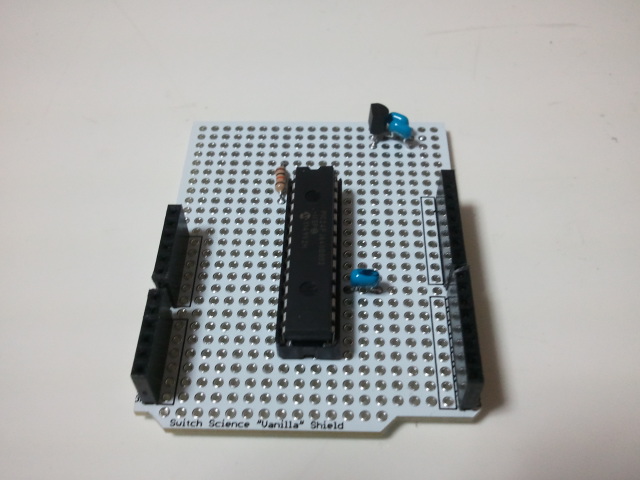

　Arduinoマイコンキット用のバニラシールドというユニバーサル基板で組み立て中

　

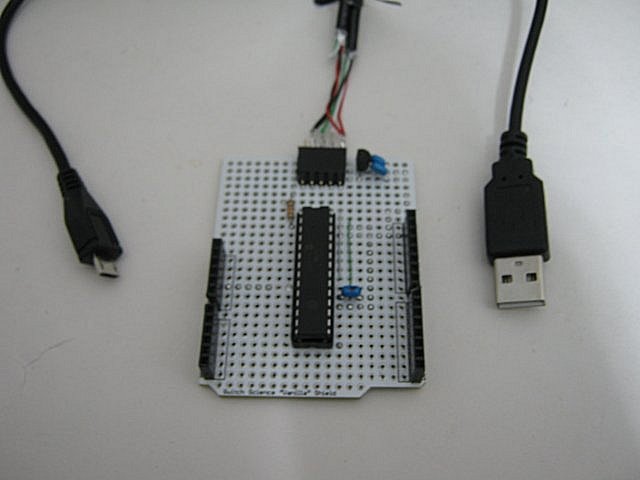

　完成したもの

　

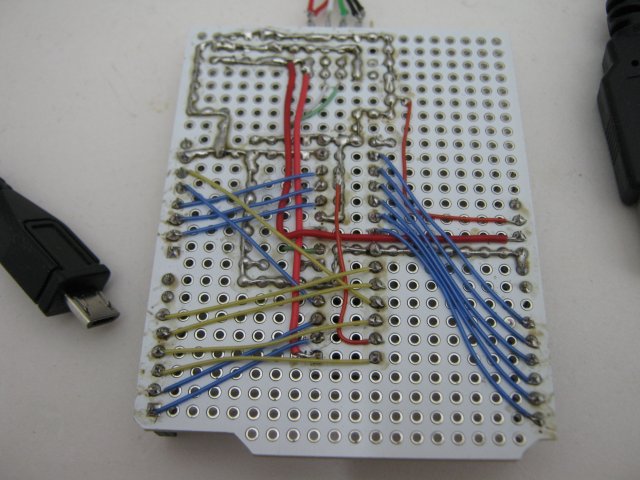

　基板裏側の配線

　元祖Arduinoに備わった機能(AD,UART,I2C,SPI)をなるべくピン互換になるように配線してみた。

Arduinoピン互換のADKでやってみたいこと

　

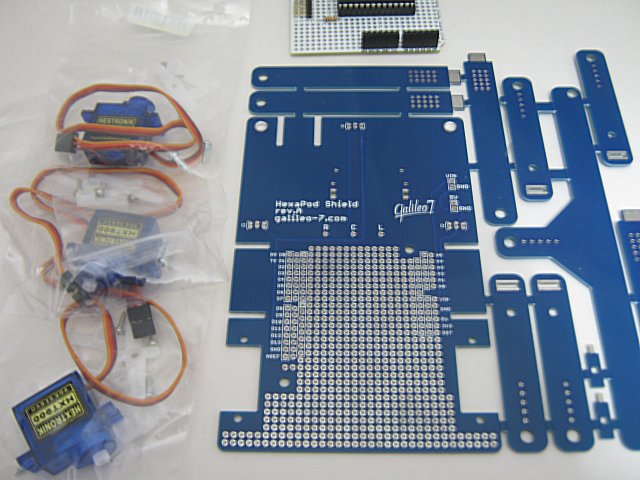

　PICのADKで、HexaPod ShieldというArduinoマイコン用の拡張キットを動かしてみたい

　Link - HEXAPOD http://sites.google.com/a/galileoseven.com/galileo-7/home/hexapod
　Link - 動画 Arduino based HEXAPOD http://www.youtube.com/watch?v=MROiGSbZ5BM

(後日加筆2012-04-10)
　秋月電子でマイクロチップ社が出している公式のADKキットが安く売っているそうだ。

　Link - マイクロチップ　Ｓｔａｒｔｅｒ　Ｋｉｔ　ｆｏｒ　Ａｎｄｒｏｉｄ

　PICKit3無しの基板単品のキットだと更に安いし、これなら自作しなくてもよかったのかも。
