まず、ネジを外して筐体を開けた。基板が見える。

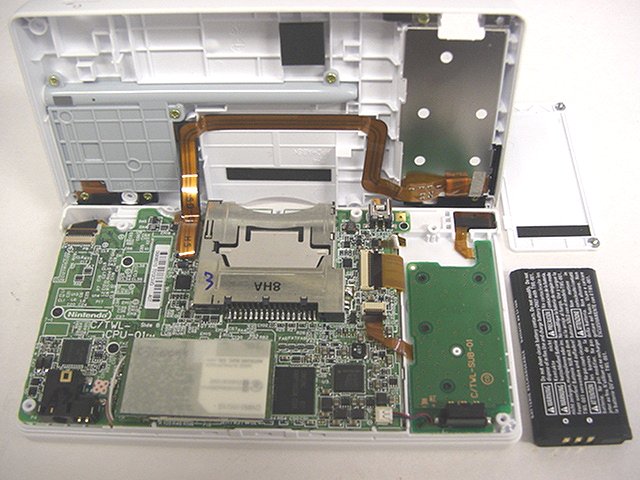

筐体内部の写真
手前側に箱状のモジュールがある。これが無線モジュールのようだ。DS-Liteのものより大きい。

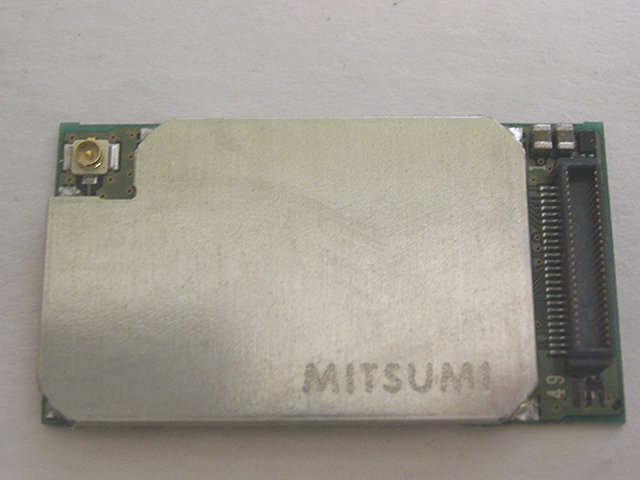

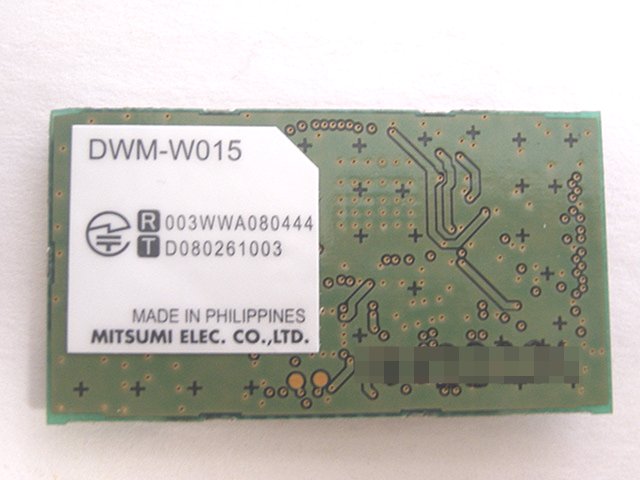

無線モジュールの写真
無線モジュールはコネクタで取り外しができるようになっている。コネクタもDS-Liteの無線モジュール用に比べて極数が多い。

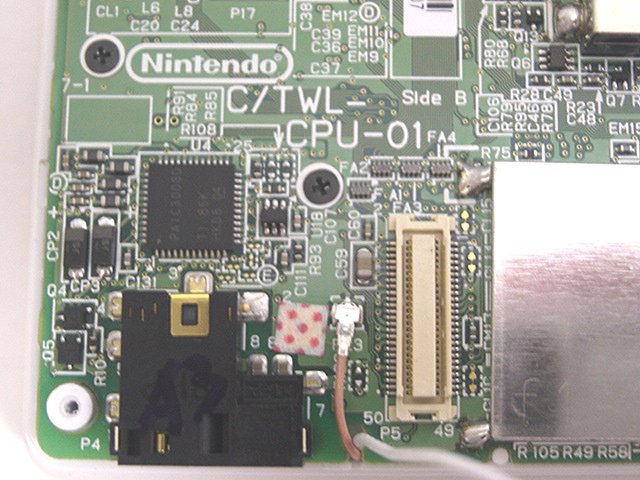

無線モジュール取り付けコネクタの写真
無線モジュールのシールド板を外して中身を調べてみた。DS-Liteの場合、ここにDS本体のファームウェア用ICなどが格納されていた。

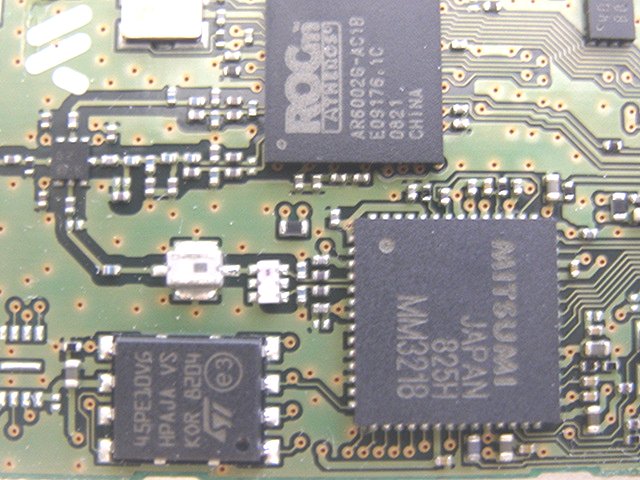

無線モジュールの中身の基板の写真
写真左下の45PE10VGとSTのロゴがマーキングされている部品がシリアルFLASH-ROMである。
品番は、M45PE10。
容量は、1Mbit (128K Byte)。
メーカーロゴはSTMicroElectronics社なのだが、2008年4月以降この品物はNumonyx社で取り扱っているらしい。
・気が付いたこと
ファームウェア用のシリアルFLASHの容量は、DSやDS-Lite用のシリアルFLASHの半分しかない。
DSやDS-Liteのファームウェア用シリアルFLASHは、LE25FW203かM45PE20のいずれかが使われており、容量は2Mbitである。
DSやDS-Liteの場合、ファームウェアのBIOS相当の部分と、ピクトチャットなどのpre-installアプリ部分の両方が格納されていた。
DSiの場合には、アプリ部分は別の本体側の基板上のFLASHメモリに記録されるようになったので、容量が少なくなったと考えられる。
・やってみたいこと
早速DSiファームウェアのアップデートがリリースされている。
ファームウェアアップデートで、シリアルFLASHメモリの内容をアップデート前とアップデート後で比較して、書き変わったかチェックすることが可能である。
ところが、残念ながら、分解して調べる前にDSiをついアップデートしてしまって、初期型のファームウェアを更新して書き換えてしまった。
次にファームウェアアップデートがリリースされたらちゃんとチェックしたい。
解析が進めば、いずれこのようなことも可能になるのではないかと思われる。
