小ネタ 2003-017

加湿器の製作

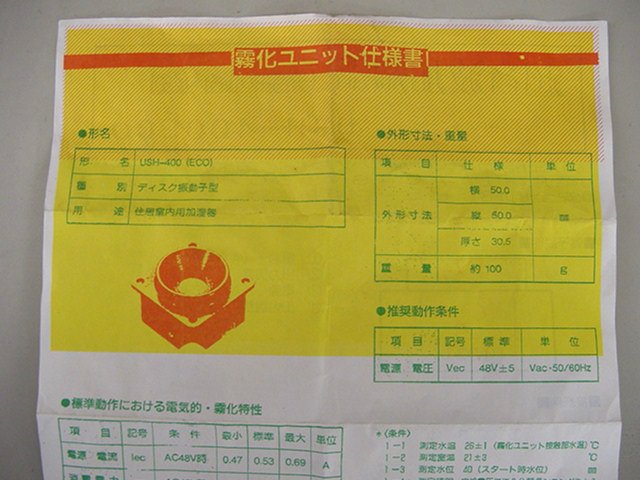

 冬になると空気が乾燥するので、加湿器を作ってみることにする。秋月電子で霧化ユニットというのが売っているので、これを使う。
 高校生か厨房レベルの工作みたいだが、まあ作りたかったということで。


1. 材料

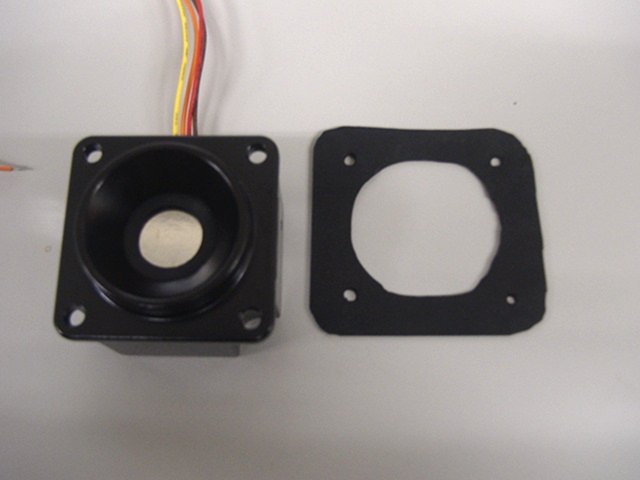

 ・霧化ユニットUSH-400 × 2個
 ・洗面器 × 1個
 ・2連可変抵抗 × 1個
 ・ねじ類少々
 ・電気配線材料少々
 ・防水加工用の材料少々


2.加工

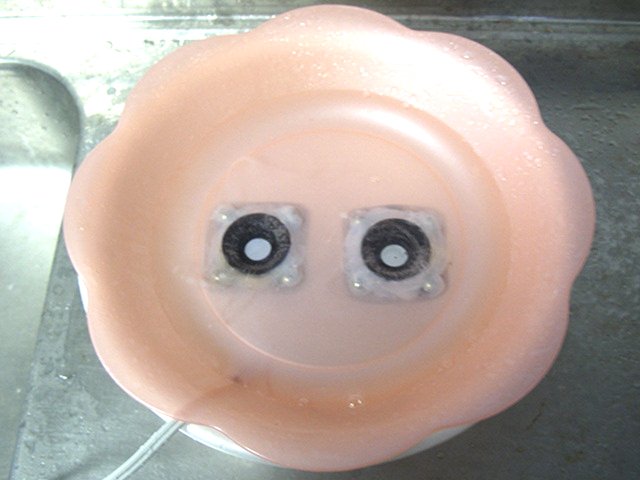

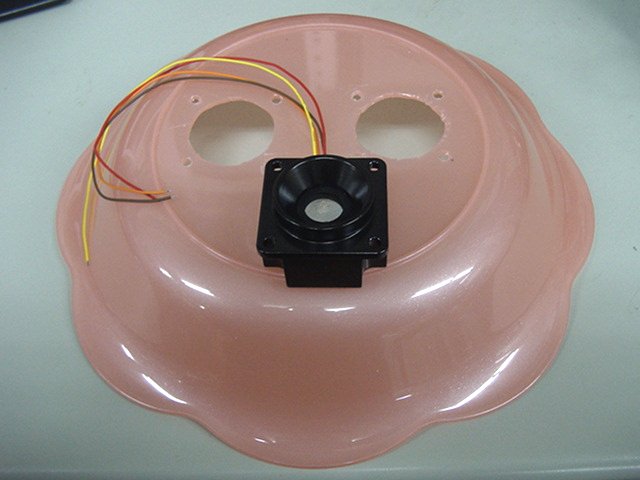

 ダイソーの洗面器に穴空け加工して超音波ユニットを取り付けた。取り付け部分の防水加工が難しい。
 結局、ホームセンターで買ってきたコーキング剤で隙間が空きそうなところをすべて塞いだ。
 電気配線は説明書どおり。ただし、48Vのトランスが無かったので、2個直列つなぎで100Vで動作させることにした。


3.完成

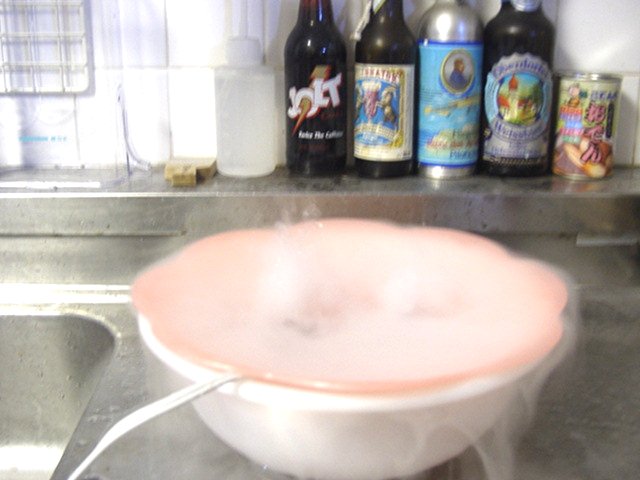

 完成したので通電してみたところ、ちゃんと動作した。水なしで動作させないようにキッチンタイマーを使っている。
