小ネタ 2001-001

激安PICライターを組み立ててみた



激安PICライター (JDM Programmer clone)の組み立て


 ゲームラボ誌 2001年1月号 p.160 に掲載の「激安PICライタの製作 (作者: らいんはると)」という記事を見て、この記事を元に製作した。

 製作後にあとで調べて分かったのだが、元ネタは「JDMプログラマー」に若干の追加をした「ROC版シリアルポート接続PICライタ」と思われる。

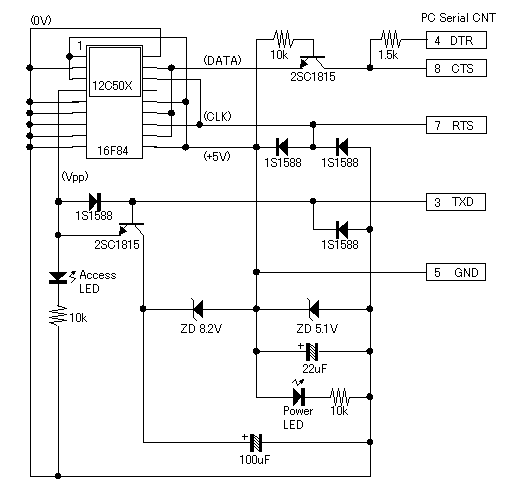

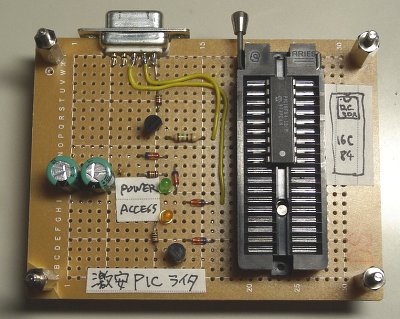

コネクタにD-Sub9ピンコネクタを使用した。コンデンサ,抵抗は回路図通りの数字でなく、テキトーに手元にあった部品で組み立てた。ツェナーダイオードはちゃんと買ってきた。あと、余っていたのでZIFソケットを使った。
組み立て後、実際にPIC16F84と12C509Aに書き込んでみたところ、ちゃんと書き込むことができた。




[ 参考文献 ]
